Paineenalaiset haaroitukset DN20-DN300
Putken tulppaaminen DN10-DN50
Istukoita on kahdenlaisia. Vastakappaleella varustettua käytetään silloin, kun putkien halkaisijat ovat pieniä. Isoja putkikokoja varten käytetään putken ympärille asennettavaa kiristyspantaa. Istukoita on joko takaiskulla (S1) tai ilman (K1). Malliin K1 ilman takaiskua on kiinnitettävä palloventtiili jossa on vähintään 25 mm aukko.
Voidaan käyttää kaikkien metalliputkien kanssa, paitsi hehkutetut putket. Big-istukat käyvät myös PVC-paineputkille 200 mm halkaisijaan asti.
Kiristysmomentit:
| S1 ja K1 - Ruuvin koko | Momentti |
|---|---|
| M4 | 2,5 Nm |
| M5 | 3,0 Nm |
| M6 | 4,5 Nm |
| Pantakiinnitys | 5,5 Nm |

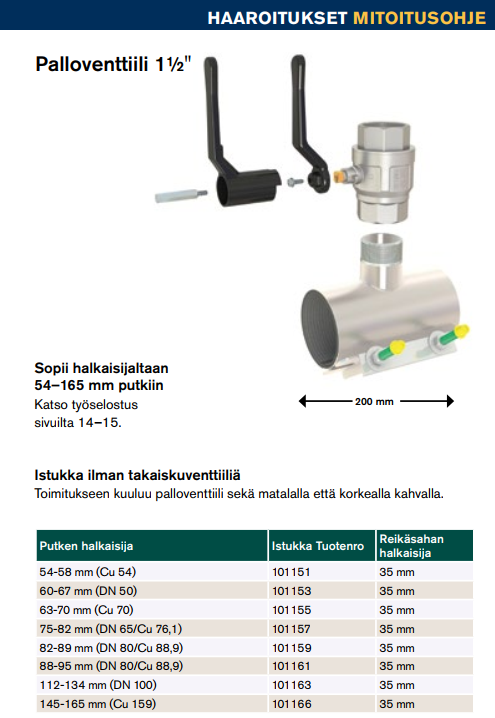

BIG-istukka:
Kiristä mutterit ensin 30 Nm. Kiristysmomentti on oikea, kun muovinen aluslaatta taipuu mutteria vasten.Odota 20 min ja kiristä sen jälkeen loppulliseen momenttiin, alla olevan taulukon mukaisesti.
Ennen porausta on tarkistettava istukan kiinnitys ja kireys, koeponnistamalla istukka annetulla max. verkostopaineella.
| Kierre | Metalliputki | Muoviputki |
|---|---|---|
| M12 | 65 Nm | 32 Nm |
| M14 | 85 Nm | 42 Nm |
| M16 | 110 Nm | 55 Nm |
